价 格
订货量
面议
价格为商家提供的参考价，请通过"获取最低报价"
获得您最满意的心理价位~
不限
| 产品特性：固定电阻 | 加工定制：是 | 品牌：HXO |

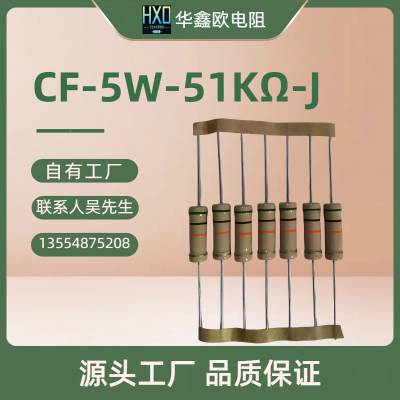

| 型号：CF-5W | 种类：碳膜电阻 | 性能：大功率 |
| 材料：碳膜 | 制作工艺：膜式非线绕型 | 外形：圆柱形 |
| 允许偏差：±5％ | 温度系数：PTC | 额定功率：5W |
| 功率特性：大功率 | 频率特性：超高频 | 产品性质：热销 |
| 标称阻值：1K | 应用领域：家用电器 |
1.適用範圍
本承認書適用於深圳市华鑫欧电子有限公司所製造的碳膜固定電阻器。
2.形名
依據其種類,額定電力,端子形狀,特性,公稱電阻值及容許誤差等分別注明 例:
CF | W | P | B | Ω | J ( ±5%)
|
種類
| 額定電力
| 端子形狀
| 特性 | 公稱電阻值
| 容差
|
2-1.種類
固定碳膜電阻器以CF表示之
2-2.額定電力
額定電力(W)以數字表示1/8W,1/6W.1/4WS.1/4W.1/2WS.1/2W.1WS.1W.2WS.2W.3WS.3W.5WS.5W.
2-3.端子形狀
視其端子區分為P型,M型,F型.
2-4.特性
. 依據其JIS-C-5202電氣特性為適用原則.
A. 精密儀器類型 B. 一般電器類
2-5公稱電阻值
Ω.KΩ為單位,依據JIS-C-6402為選用原則.(E-24Series)
2-6電阻值及容許差
在室溫中依電橋測量,應在***電阻之容許差以內.
G±2% J±5% K±10%
3.額定功率
額定電力是周圍溫度70℃以下,可連續使用之負載電力值數,且應使機械性 能與電氣性能滿足.如周圍溫度超越上記溫度時,依照圖一電力減輕曲線而定.
图一、降功耗曲线
圖一:電力減輕曲線
依公式E=√P*R 求出連續使用額定電壓,如額定電壓超出使用電壓,則以使用電壓為連續使用額定電壓.
E=連續使用額定電壓
P=額定功率
R=公稱電阻值
3-1.使用電壓
所謂使用電壓,是指依電阻所規定可以外加於電阻的直流或交流電壓的值(商用頻率的有效值).一般超過臨界電阻值的電阻,都限制在使用電壓以下,而非依公式
E=√P*R 的額定電壓
3-2 超載電壓
所謂超載電壓,是指可以在額定周圍溫度下所規定的時間(5秒)外加的直流電壓或交流電壓的值,通常以額定電壓的2.5倍為過負載電壓,但以不超過過負載電壓為原則
額定電力
| 使用電壓 | 使用 負荷電壓 |
絕緣抗壓
| 阻值範圍 |
CF1/6W / CF1/8W | 200V | 400V | 250V | 0Ω～22MΩ |
CF1/4W / CF1/4WS | 300V | 600V | 350V | 0Ω～22MΩ |
CF1/2W / CF1/2WS | 350V | 700V | 500V | 0Ω～22MΩ |
CF1W / CF1WS | 500V | 1000V | 500V | 0Ω～22MΩ |
CF2W / CF2WS | 500V | 1000V | 500V | 0Ω～22MΩ |
CF3W / CF3WS | 600V | 1000V | 500V | 0Ω～22MΩ |
CF5W / CF5WS | 600V | 1000V | 500V | 0Ω～22MΩ |
