| 产品特性：线绕电阻 | 加工定制：否 | 品牌：华鑫欧 |
| 型号：RX21-15W | 种类：线绕电阻 | 性能：高功率 |
| 材料：线绕 | 制作工艺：普通线绕 | 外形：圆柱形 |
| 允许偏差：5% | 温度系数：PTC | 额定功率：16W |
| 功率特性：大功率 | 频率特性：超高频 | 产品性质：热销 |
| 标称阻值：15R | 应用领域：安防设备 | RX21-15W：15R |

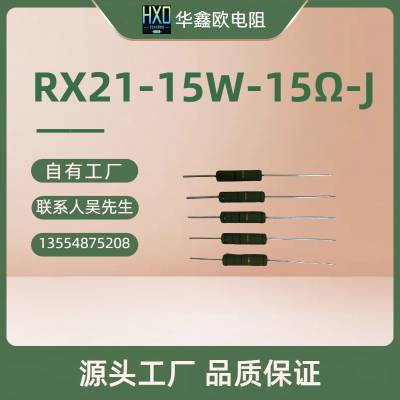

华鑫欧绕线电阻原厂供应RX21|15W|15RJ线绕电阻器
· 额定功率：15W
· 阻值范围：R1～68KΩ
· 高精度：±0.1%1%5%
· 电阻技术：线绕电阻
· 封装材料：阻燃漆或珐琅
· 封装方式：被漆
· 工作温度范围：-55℃～+155℃
· 外型尺寸：L=45mm W=7mm
· 应用领域：电信通讯、仪器仪表
· 产品特点
1、通过专业的封帽或压帽设备将铜线的帽盖与电阻瓷体紧密结合，确保电阻的稳定性。
2、电阻基本陶瓷采用氧化铝陶瓷或滑石瓷，确保了很好的稳固性和散热性。
3、上面缠绕金属合金丝，再采用不燃性涂漆包封，具有体积小、耐热性好、温度系数小、阻值精度高、短时间超负载性能优、阻值经年无变化等特性、可制作无感型，规格尺寸可按客户要求制作。
4、可依客户要求制作卧式安装、立式安装或者成型立式安装。
结构图
规格尺寸和技术指标
◆ 规格尺寸尺寸单位：mm
型号 | 额定功率(W) | 外形尺寸(mm) | |||
L±2 | D±1 | d±0.05 | 1±3 | ||
RX21 | 15W | 45 | 7 | 0.8 | 25 |
*备注 客户有特殊要求，可以协商定制。
技术指标
型号 | 额定功率(W) | 温度系数(PPM/℃) | 阻值范围(Ω) | 额定功率 | 使用温度范围 | |
0.1%、0.25%、0.5% | 1%、3%、5% | |||||
RX21 | 15W | ±25，±50，±100，±250 | R1～68K | R1～68K | ±70℃ | -55℃～+155℃ |
降功耗曲线图
性能指示
试验项目 | 性能要求 | 试验方法 | |
短时间过负载 | △R≤±(1%R+0.05Ω) | 10V，5S | |
温度快速变化 | △R≤±(1%R+0.05Ω) | 55℃/275℃，30min 5cycle | |
耐焊接热 | △R≤±(1%R+0.05Ω) | 125℃,16H/55℃,RH93±3%,24h/-55℃,2h/15～35℃,8.5kpa,1h | |
气候顺序 | △R≤±(5%R+0.1Ω) | 350±10℃,3.5+0.5s | |
70℃耐久性 | △R≤±(5%R+0.1Ω) | 70±2℃,PR,1000h |
客户选型例如：RX21 10W 30KΩ ±1% 温度系数为±100PPM/℃,型号：RX21-10-30KR-FK；低电感，在型号中加入字母N，例如： N RX21-10-30KR-FK
RX21 | 10 | 30KR | J | B |
代码 | 额定功率 | 阻值 | 精度 | 温度系数 |
RX21系列 | 05=5W 10=10W 25=25W 100=100W 300=300W | 0R1=0.1Ω 0R22=0.22Ω 100R=100Ω | B=±0.1% C=±0.25% D=±0.5% F=±1% H=±3% J=±5% | L=±250PPM B=±200PPM K=±100PPM Y=±50PPM |
电阻使用建议
◆电阻在使用电路中建议留1.5倍的功率余量，如电路中电压100V，电流0.01A，计算功率：P=100*0.01=1W，这时候电阻不能使用1W的，计算1*1.5=1.5W，没有1.5W的电阻故需用到2W的电阻。
